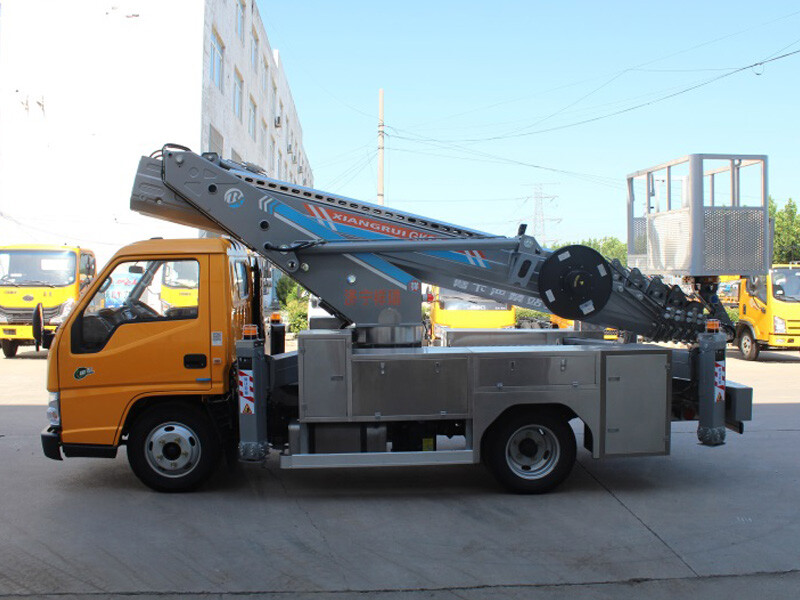

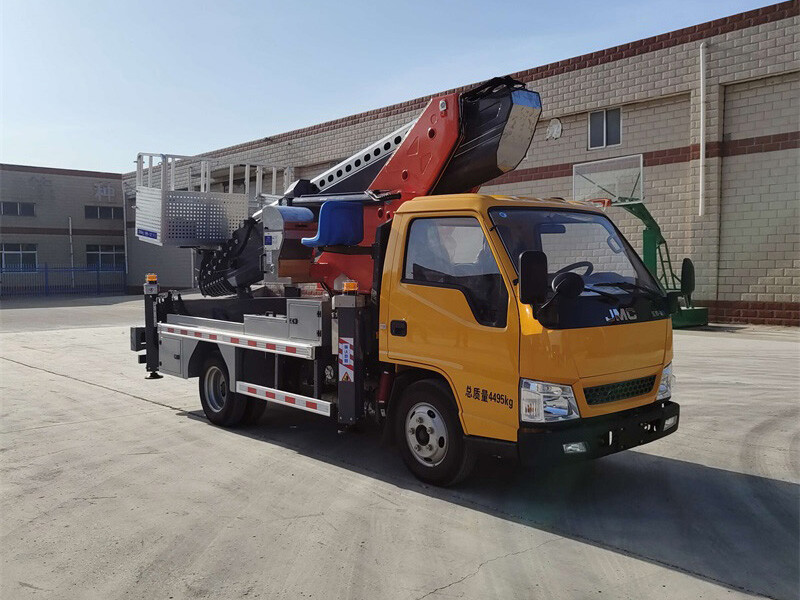

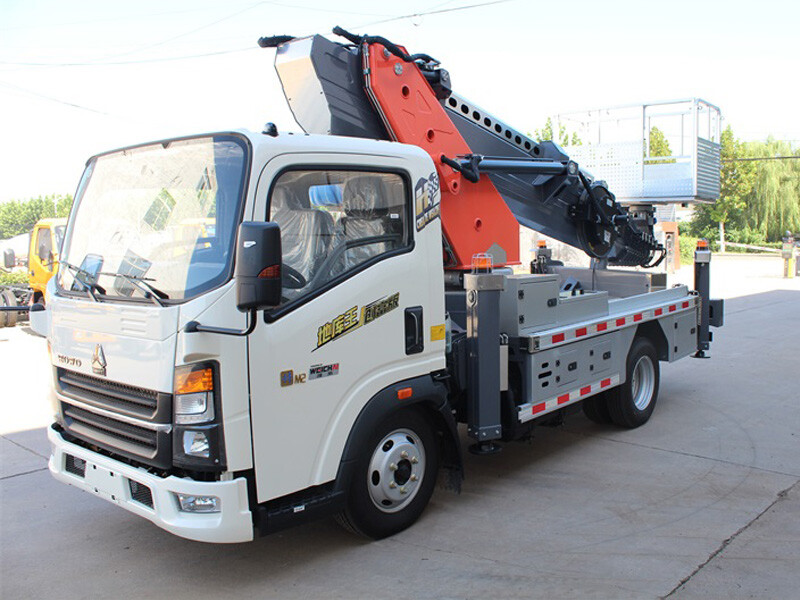

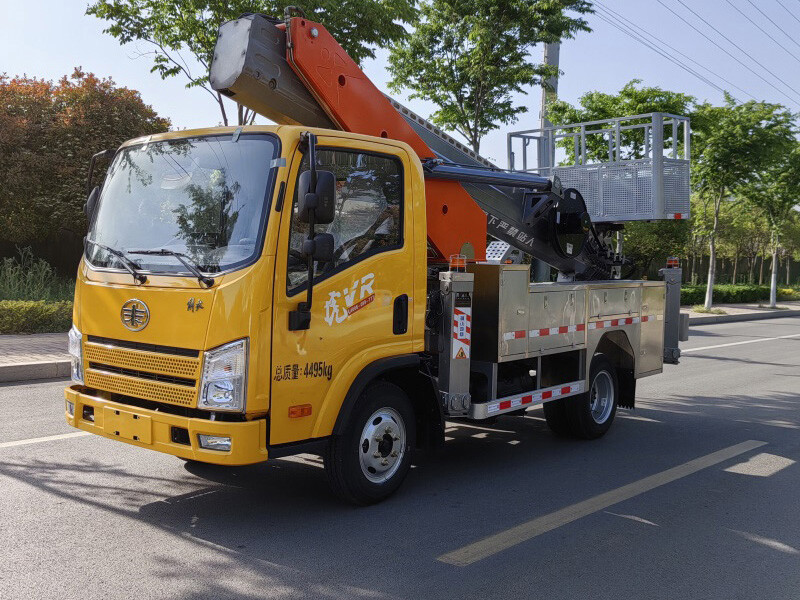

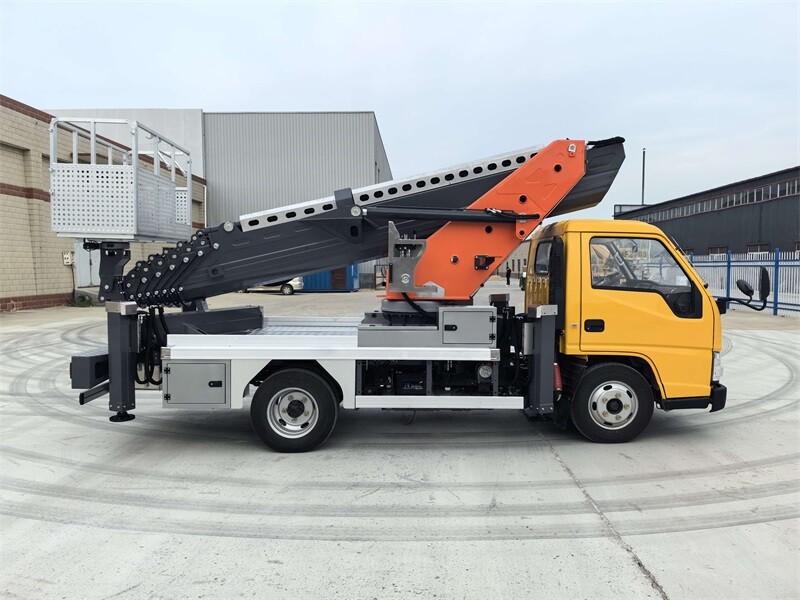

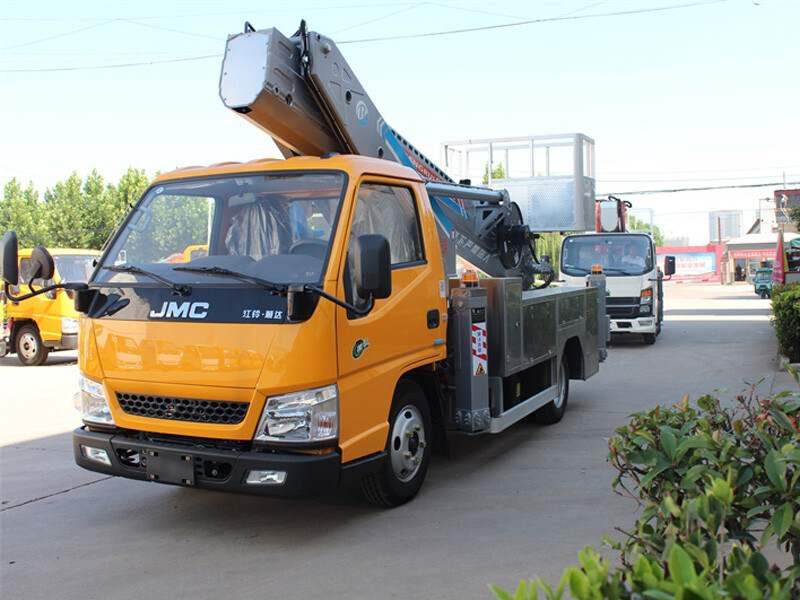

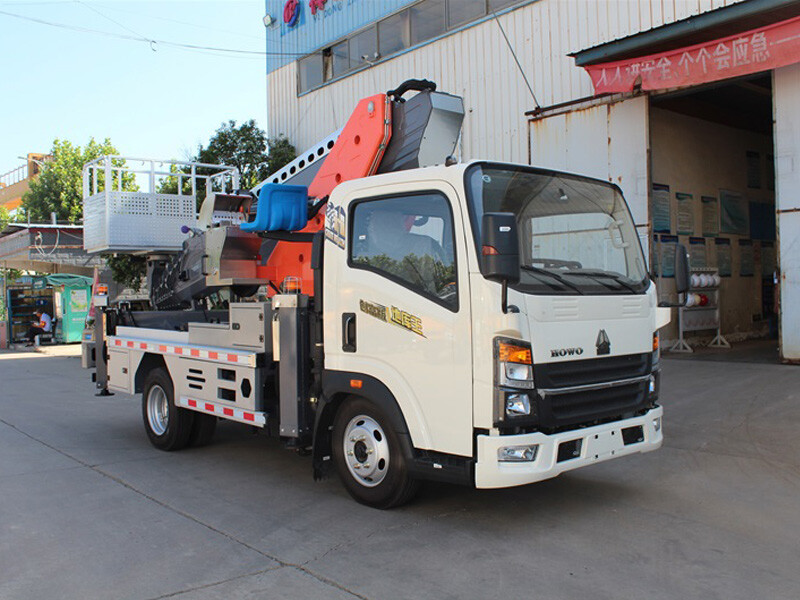

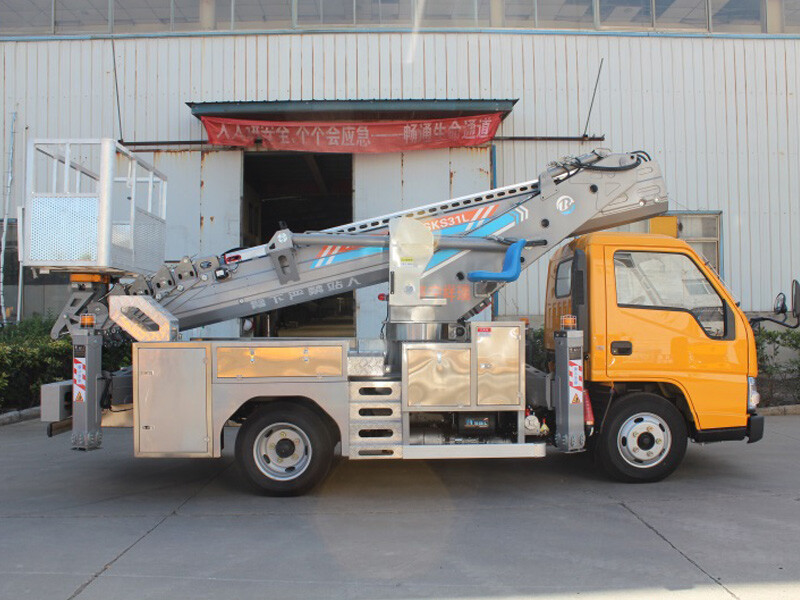

Camión plataforma elevadora de 31 m

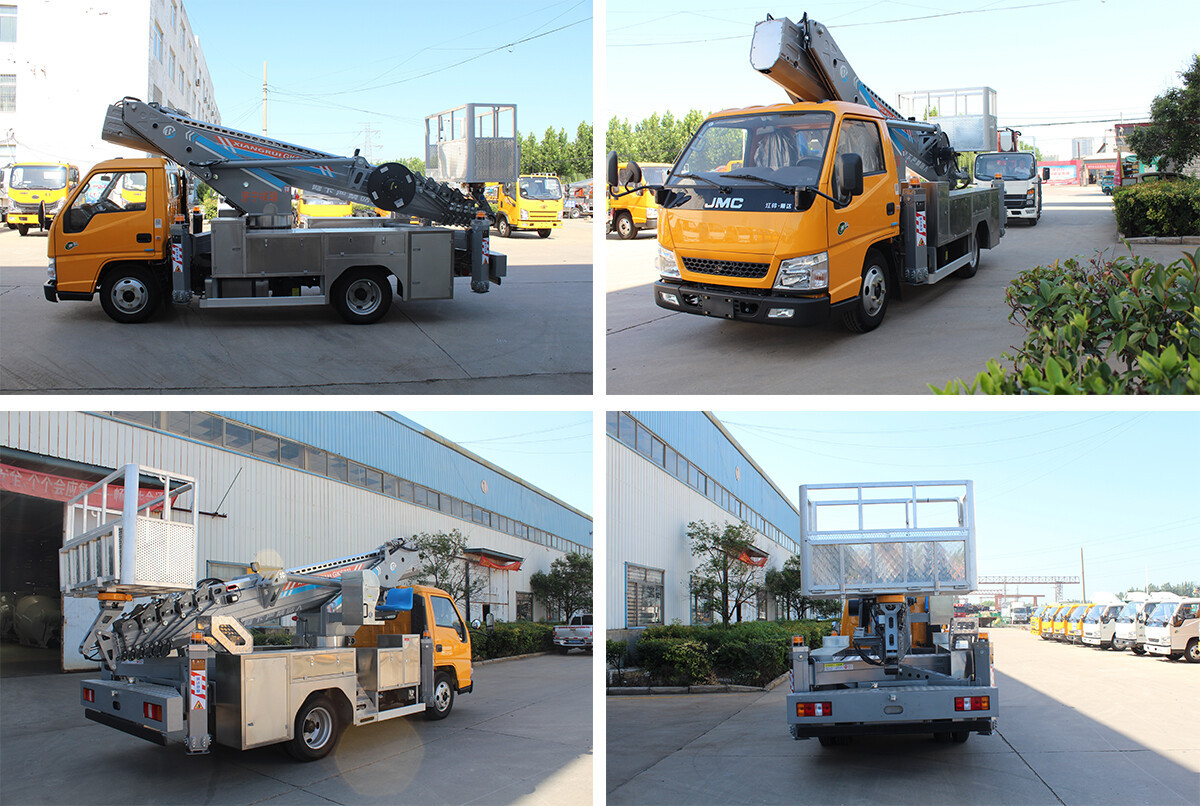

Aerial work platform truck.jpg


Parámetros técnicos principales


30M Principales parámetros técnicos de los vehículos de trabajo de gran altitud
Categoría Proyecto Ficha de datos
Parámetro de tamaño Longitud total 5995 milímetros
Ancho total 2060 milímetros
Altura total 2780 milímetros
Parámetro de calidad Número de pasajeros (incluido el conductor) 2
Masa total 4495 kilogramos

Carga nominal de la plataforma de trabajo 200 kilos
Altura máxima de trabajo 30,5 metros
Amplitud de operación a la altura máxima de operación 25 metros
Amplitud máxima de funcionamiento 78 °
Altura de trabajo a máxima amplitud de trabajo 5 metros
Amplitud de piernas (extensión completa) Transverso 4630 milímetros
Retrato 5040 milímetros
Rotación de la plataforma de trabajo ± 360º
Tiempo de elevación y extensión del cuerpo del brazo 55≤t≤65 s
Tiempo de descenso del cuerpo del brazo con elevación 50≤t≤60 s
Tiempo de extensión completa del brazo 70≤t≤80 s
Tiempo de retracción completa del brazo 60≤t≤70 s
Velocidad de rotación de la pluma 140≤t≤150 s/r
Tiempo de extensión completa de la pierna horizontal 20≤t≤30 s
Tiempo de retracción completa de la pierna horizontal 15≤t≤25 s
Tiempo de extensión completa de la pierna vertical 20≤t≤30 s
Tiempo de retracción completa de la pierna vertical 10≤t≤20 s
Tiempo de retracción y liberación de la pierna. 30≤t≤50 s
Parámetros de viaje Voladizo delantero/voladizo trasero/extensión trasera 1075/1800/308 milímetros
Distancia entre ejes 2800 milímetros
Velocidad máxima de conducción 100 kilómetros por hora
Distancia mínima al suelo 181 milímetros
Ángulo de aproximación/salida 19/13 °


Descripción de la configuración

30MPrincipales componentes y configuraciones de vehículos de trabajo a gran altitud
Nombre del componente Breve descripción
chasis Chasis JMC EURO 6 Clase II, dirección asistida
motor Motor Nacional VI de 122 CV, con una potencia máxima de 90kw,
Cabina del conductor Asiento de una sola fila, se permiten 2 pasajeros y la cabina del conductor está equipada con aire acondicionado y un sistema de almacenamiento y recuperación.
Valla y pasarela Caja de herramientas de acero inoxidable, tablero antideslizante para caminar de aleación de aluminio, valla de acero inoxidable
Sistema de toma de fuerza Control neumático, bomba de engranajes conectada directamente a la toma de fuerza
Plataforma de trabajo Plataforma de trabajo de acero para dos personas, de 1.600 × 700 × 1.000 mm, carga nominal de 200 kg (expandible a 2 metros)
Forma del brazo Siete secciones, diecisiete crestas y siete secciones de brazo telescópico sincrónico
Formulario de diseño de tuberías Tambor externo (desarrollado íntegramente en Italia)
Dispositivo giratorio Plato giratorio ± 360° de rotación continua, mesa de trabajo ± 360° de rotación
Balancín Delantera y trasera en forma de V, ajustable individualmente
operación Operación de manija hidráulica de mesa giratoria, operación de control remoto inalámbrico estándar, operación de manija hidráulica fuera del vehículo, equipado con bomba hidráulica eléctrica de emergencia.
sistema de control Control proporcional electrohidráulico sensible a la carga, que logra una regulación de velocidad continua.
Sistema de nivelación Sistema de nivelación hidrostática


Funciones básicas y configuración de seguridad

30M Configuración básica de seguridad funcional del vehículo de trabajo a gran altitud: El vehículo de trabajo puede realizar trabajos a gran altitud con una carga de plataforma de 200 kg, una altura máxima de trabajo de 30 m y una amplitud máxima de trabajo de 17 m para la pluma. La plataforma de trabajo se nivela automáticamente.
Título Breve descripción
Dispositivo de enclavamiento automático para embarque y desembarque Se utiliza para el enclavamiento de embarque y desembarque para evitar el peligro de accionamiento accidental.
Bomba hidráulica eléctrica de emergencia Cuando el motor del chasis o la bomba hidráulica principal fallan, operar la bomba eléctrica puede enviar al personal de regreso a tierra.
Dispositivo de parada de emergencia Para operaciones de parada de emergencia
Indicador de nivel del vehículo Puede detectar el estado de inclinación de todo el vehículo tanto en dirección horizontal como vertical.
Encendido y apagado del motor El motor se puede controlar para encendido y apagado tanto desde la plataforma giratoria como desde el control remoto.
Acción compuesta Puede moverse libremente en cualquier grupo de acción, mientras logra extensión/contracción, cambio de amplitud hacia arriba/abajo, rotación del plato giratorio y rotación de la plataforma.
Control remoto (inalámbrico) La operación del control remoto inalámbrico se puede realizar en un amplio rango


Introducción a las características principales

3、El vehículo de trabajo aéreo 30M es un producto maduro fabricado por SDXJ Engineering Machinery Co., Ltd., que integra múltiples funciones y lidera el mercado internacional en términos de parámetros y rendimiento. Sus principales características incluyen:

4、1. Vehículo con etiqueta azul

5、La altura máxima de trabajo del vehículo de trabajo de gran altitud 30M es de 30 m, utilizando acero ultrafino de alta resistencia. El diseño del vehículo es liviano, con un peso de menos de 4,5 t (4,495 t) y una longitud de menos de 6 m (5,995 m). De acuerdo con las leyes, regulaciones y estándares de la industria, el rendimiento operativo de los productos de la marca azul se maximiza y, en comparación con los vehículos de la marca amarilla, tiene las siguientes ventajas:

6、(1) Requisitos de licencia de conducir bajos: Se pueden conducir vehículos con licencia azul con placas C1 o superiores, y los operadores pueden conducir por su cuenta;

7、(2) Amplia gama de tráfico: los autos con matrícula azul pueden pasar por la ciudad, mientras que los autos con matrícula amarilla necesitan obtener un pase para ingresar a la ciudad;

8、(3) Bajos costos operativos: los autos de marca azul tienen peajes y primas de seguro bajos, y no requieren un certificado operativo;

9、(4) Conducción flexible: cuerpo compacto, conducción flexible, fácil de operar.

10、2. Bajo consumo de combustible y tamaño pequeño del vehículo.

11、(1) Bajo consumo de combustible: Según la Asociación de Automóviles, cada 10% de reducción en el peso del vehículo puede aumentar la eficiencia del combustible en un 6% -8% y reducir el consumo de combustible en un 7%; por cada 100 kg de reducción en el peso del vehículo, el consumo de combustible por cada 100 kilómetros se puede reducir de 0,3 L a 0,6 L. Este automóvil es un 40% más liviano que los modelos tradicionales y el consumo de combustible por cada 100 kilómetros se reduce de 1,2 L a 2,4 L, lo que mejora su economía;

12、(2) Todo el vehículo tiene una estructura compacta, tamaño pequeño, centro de gravedad bajo, adecuado para lugares de trabajo estrechos, movilidad flexible y alta estabilidad.

13. Buen desempeño laboral y amplio alcance de trabajo.

La altura máxima de operación del vehículo de trabajo de gran altitud 30M es de 30 m y el alcance máximo de operación es de 17 m. La plataforma giratoria se puede girar por completo para cualquier operación. La acción es simple, fácil de operar, realiza la acción rápidamente, tiene una amplia gama de operaciones y los parámetros de operación son líderes en productos internacionales similares. Este carro adopta un brazo de seis secciones, con extensión y contracción sincrónicas del cuerpo del brazo, regulación de velocidad continua y un rendimiento operativo superior; La plataforma de trabajo está ubicada en la parte trasera y se instala una escalera en la plataforma para caminar para facilitar la subida y bajada del personal. La plataforma de trabajo está equipada con iluminación para un trabajo nocturno conveniente.

14. Operación flexible y conveniente, con rotación ilimitada de ± 360 ° del plato giratorio.

El plato giratorio se opera mediante un mango hidráulico y la mesa de trabajo se puede operar mediante control electrónico. El control remoto inalámbrico remoto se puede utilizar para iniciar y detener de forma remota el motor y para controlar de forma remota el tamaño del acelerador; Mejorar la eficiencia del trabajo y acelerar automáticamente el acelerador de la pierna; El rango operativo máximo es de 12 m, y el plato giratorio gira en un ángulo sin restricciones de ± 360 °, lo que simplifica la operación. La tecnología de control remoto inalámbrico permite a los operadores trabajar en un entorno de trabajo estrecho, con una operación flexible y conveniente, sin puntos ciegos y una mejor visión del trabajo. Además, evita que los operadores soporten un clima frío y caliente severo, y les permite elegir una ubicación adecuada para completar la operación; Una mano puede completar todas las operaciones compuestas de acción.

15. Alta confiabilidad

16. Durante el proceso de desarrollo del producto, se utilizan métodos como la verificación de seguridad, el análisis de estabilidad y la verificación de confiabilidad para garantizar un rendimiento estable y confiable del producto dentro del alcance de operación; antes de salir de fábrica, además de la prueba de carga nominal, también se realizó una prueba de carga dinámica con un factor de 1,25 y una prueba de carga estática con un factor de 1,5 para la carga nominal. Garantiza la seguridad y estabilidad del producto en todas las condiciones de trabajo, adecuado para operación abierta en todas las condiciones de trabajo. Los principales componentes de control y los componentes clave de transmisión son todos de marcas de renombre internacional, con calidad estable y alta confiabilidad.

13. Rendimiento de seguridad superior

El dispositivo de enclavamiento para subir y bajar del vehículo, la bomba eléctrica de emergencia, el bloqueo hidráulico bidireccional y el nivel del vehículo garantizan conjuntamente la seguridad del funcionamiento del vehículo. La válvula de equilibrio bidireccional evita que el brazo de trabajo caiga automáticamente, lo que garantiza un movimiento suave del cuerpo del brazo y la plataforma de trabajo. Además, se utiliza un sistema de nivelación de cilindros de aceite de volumen igual para la nivelación automática.

14. Movimiento suave

(1) Control proporcional electrohidráulico sensible a la carga, regulación de velocidad continua, funcionamiento estable; Reduce el impacto de las acciones;

(2) Adopción de una válvula de equilibrio bidireccional para garantizar la suavidad de la acción de inicio y parada de la pluma;

(3) La disposición de los puntos de bisagra es razonable, no hay cambios repentinos en la presión cuando la pluma cambia de amplitud, la presión cambia de manera uniforme y la acción es estable.

15. Ambiente de alta gama, combinación de colores elegante.

Las patas cuadradas en forma de caja son tan resistentes como una roca y la plataforma de trabajo de acero inoxidable es duradera con una estructura de plato giratorio poligonal. La apariencia del producto es concisa, limpia y atemporal, mostrando un sentido de la moda.

9. Integrar la ergonomía para crear una operación agradable y placentera

El plato giratorio está equipado con una caja de control y asientos cómodos. El mango hidráulico es preciso en su funcionamiento y el diseño de la interfaz de la caja de control tiene en cuenta los hábitos visuales, táctiles y de comportamiento humanos. El diseño es razonable, el diseño es hermoso, los gráficos y el texto están combinados, son simples y fáciles de entender, fáciles de operar y la operación es agradable y placentera.


Ejemplos de ventajas y detalles

Aerial work platform truck (1).png

Asientos cómodos con control total de la visión.

Aerial work platform truck (2).png

Control por computadora, limitación automática de amplitud, alarma de trabajo peligroso, excelente desempeño de seguridad. La plataforma giratoria tiene una pantalla que muestra las condiciones de trabajo de todo el vehículo en tiempo real.


31m Aerial work platform truck (1).png

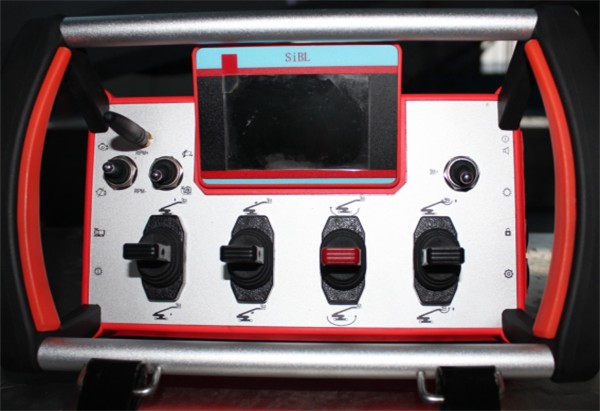

Control de manija hidráulica de mesa giratoria, preciso, simple y cómodo.

31m Aerial work platform truck (2).png

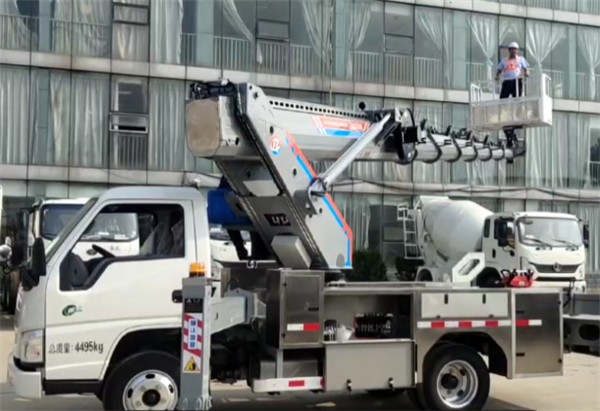

Operación de control eléctrico del cucharón de operación, conveniente para que el personal de construcción lo opere

Aerial work platform truck (3).png

Las patas de soporte en forma de caja cuadrada son estables y confiables, con alta protección y durabilidad.


Aerial work platform truck (4).png

El cojinete giratorio tiene un gran tamaño y una fuerte capacidad de carga, y el soporte giratorio está hecho de tubos de acero sin costura, que son estables y confiables.
