Camión plataforma elevadora de 25 m

Parámetros técnicos principales


Categorías Elementos Datos
Parámetros de medición Longitud total 5995 milímetros
Ancho total 2200 milímetros
Altura total 3010 milímetros
Parámetros de calidad Número de pasajeros (incluido el conductor) 2-3
Masa total 4495 kilogramos
El principal factor sexual del canginseng El número Capacidad de carga de la plataforma de trabajo 200 kilos
Altura máxima de trabajo 25 metros
Altura máxima de trabajo cuando el rango de trabajo 5 metros
Alcance máximo de trabajo 10 °
Alcance máximo de trabajo en altura de trabajo 5 metros
Amplitud de piernas (alcance completo) Cruzamiento de piernas frontal 4800 milímetros
Pierna trasera lateral 5200 milímetros
Giro de la plataforma de trabajo + 360 DHS
Tiempo de estiramiento del brazo 55≤t≤65 s
Tiempo de caída de amplitud del brazo 50≤t≤60 s
Tiempo de extensión completa del brazo 70≤t≤80 s
Tiempo de contracción completa del cuerpo del brazo. 60≤t≤70 s
Velocidad de giro de la pluma 140≤t≤150 s/r
Tiempo de extensión completa de la pata horizontal 20≤t≤30 s
Tiempo de retracción completa de la pierna horizontal 15≤t≤25 s
Tiempo de alcance completo de la pierna vertical 20≤t≤30 s
Tiempo de retracción completa de la pierna vertical 10≤t≤20 s
Tiempo de retracción de la pierna 30≤t≤50 s
Parámetros de conducción Voladizo delantero/voladizo trasero/voladizo trasero 1075/1800/308 milímetros
Distancia entre ejes 3360 milímetros
Velocidad máxima de viaje 99 kilómetros por hora
Distancia mínima al suelo 181 milímetros
Ángulo de aproximación/ángulo de salida 19/13 °


Descripción de la configuración


Nombre del componente Breve descripción
Chasis Chasis de clase seis del país Jiangling Shunda, dirección asistida
Motor Motor Nacional 6 de 115 HP, Potencia máxima 85kw,
Taxi Asientos de una sola fila, se permite llevar a 2 personas, la cabina está equipada con aire acondicionado frío-calor y reproductor de radio.
Valla y tarima Placa para caminar antideslizante de aleación de aluminio, valla de acero inoxidable.
Tomando fuerza del sistema Control neumático, bomba de engranajes conectada directamente con el extractor de fuerza.
Plataforma de trabajo Plataforma de trabajo de acero para dos personas (expandible a 2 m), 1800 × 700 × 1000 mm, carga nominal de 200 kg
Forma de auge Telescópico sincronizado de seis secciones y cinco secciones
Formulario de diseño de tuberías Tambor externo (Toto italiano)
Dispositivo rotatorio Mesa giratoria ±360° de rotación continua, cubeta de trabajo ±360° de rotación
Balancín En forma de H, ajustable individualmente
Controles Operación de manija hidráulica de plato giratorio, operación de control remoto inalámbrico estándar, operación de manija hidráulica apagada, con bomba hidráulica eléctrica de emergencia.
Sistema de control Control proporcional electrohidráulico sensible a la carga para lograr una regulación de velocidad continua
Sistema de nivelación Sistema de nivelación hidrostática


Funciones básicas y configuración de seguridad

Configuración básica de seguridad funcional del camión plataforma aérea 25M: El vehículo de trabajo puede alcanzar una carga de plataforma de 200 kg, una altura máxima de trabajo de 25 m, un rango máximo de trabajo de la pluma de hasta 15 m y una nivelación automática de la plataforma de trabajo.


Nombre Breve descripción
Dispositivo de enclavamiento automático para subir y bajar del autobús Se utiliza para enclavar el encendido y apagado del vehículo para evitar el peligro de funcionamiento incorrecto.
Bomba electrohidráulica de emergencia Al maniobrar la bomba eléctrica, la tripulación regresará a la superficie cuando falle el motor del chasis o la bomba hidráulica principal.
Dispositivo de parada de emergencia Para operaciones de parada de emergencia
Nivel de vehículo completo Puede detectar el estado de inclinación de todo el vehículo en dos direcciones: transversal y longitudinal.
Encendido y apagado del motor El encendido y el apagado del motor se pueden controlar mediante el plato giratorio y el control remoto.
Acción compuesta Puede moverse libremente en cualquier movimiento y realizar extensión/contracción, aumento/caída de amplitud, rotación del plato giratorio y rotación del balde de trabajo.
Control remoto (inalámbrico) Es posible el control remoto inalámbrico en un área grande


Las principales características de la introducción

El camión con plataforma aérea de 25 m es un producto maduro fabricado por SHANDONG XIANGJIN INTERNATIONAL TRADE CO.LTD. Integra una variedad de funciones en uno, con productos internacionales líderes del mismo nivel en parámetros y rendimiento. Sus principales características son:

1, coche de marca azul

La altura máxima de trabajo del camión con plataforma aérea 25M es de 25 m. Adopta un nuevo acero ultrafino de alta resistencia. El diseño del vehículo es liviano. El peso del vehículo es inferior a 4,5 t (4,495 t) y la longitud es inferior a 6 m (5,995 m). En comparación con los vehículos de la marca amarilla, tiene las siguientes ventajas:

(1) Requisitos de licencia de conducir bajos: el automóvil azul C1 puede conducir de acuerdo con lo anterior, los operadores pueden conducir por sí mismos;

(2) una amplia gama de tráfico: el automóvil azul puede pasar en el área urbana, el automóvil amarillo en el área urbana para solicitar un permiso;

(3) bajos costos operativos: los peajes y las primas de seguro de los autos de marca azul son menores y los autos de marca azul no necesitan certificados de operación;

(4) Conducción flexible: tamaño pequeño, conducción flexible, fácil de operar.


2, bajo consumo de combustible, tamaño de vehículo pequeño.

(1) Bajo consumo de combustible: según el informe de la Asociación de Automóviles, por cada 10% de reducción en el peso del vehículo, la eficiencia del combustible se puede aumentar en un 6% -8% y el consumo de combustible se reduce en un 7%; El peso del vehículo se reduce en 100 kg, el consumo de combustible de 100 kilómetros se puede reducir en 0,3L ~ 0,6L, el automóvil es un 40% más liviano que el modelo tradicional, el consumo de combustible de 100 kilómetros se reduce en 1,2L ~ 2,4L y la economía se mejora;

(2)El vehículo tiene las ventajas de estructura compacta, tamaño pequeño, centro de gravedad bajo, adaptabilidad a lugares de trabajo estrechos, flexibilidad y alta estabilidad.


3、Buen rendimiento de trabajo, amplia gama de trabajo.

Camión con plataforma aérea de 25 m La altura máxima de trabajo es de 25 m, el rango máximo de trabajo es de 15 m y la mesa giratoria se puede girar en un rango completo para una operación arbitraria. La operación es simple, fácil de operar, la ejecución de la acción es rápida, el rango de operación es amplio y los parámetros de operación están a la vanguardia de los productos internacionales de la misma categoría.

El carro adopta seis brazos, el cuerpo del brazo es telescópico sincrónicamente, regulación de velocidad continua, rendimiento de operación superior; La plataforma de trabajo es trasera y la escalera está colocada en la plataforma para caminar, lo que es conveniente para que el personal suba y baje. La plataforma de trabajo está equipada con iluminación, lo que es conveniente para la operación nocturna.


4、Operación flexible y conveniente, mesa giratoria con rotación de ángulo ilimitada de ±360°

Control de manija hidráulica de mesa giratoria, el cucharón de trabajo puede elegir operación de control eléctrico, operación de control remoto inalámbrico remoto, puede punto de motor remoto, apagado de llama, tamaño del acelerador de control remoto; Mejora la eficiencia del trabajo, aceleración automática del acelerador de pierna; El rango operativo máximo es de 12 m, la mesa giratoria es de ± 360 °, la operación es simple. Tecnología de control remoto inalámbrico, el operador puede trabajar en un entorno de trabajo estrecho, operación flexible y conveniente, sin área ciega, mejor visión de trabajo, además de evitar que el operador soporte clima frío y caliente, puede elegir la ubicación apropiada para completar la operación; Una sola mano puede completar toda la operación compuesta de acción.


5、Alta confiabilidad

En el proceso de investigación y desarrollo del producto, se utilizan todos los controles de seguridad estructural, análisis de estabilidad, verificación de confiabilidad y otros métodos, que pueden hacer que el producto sea estable y confiable dentro del alcance de operación; Además de la prueba de carga frontal antes de salir de fábrica, también se llevan a cabo 1,25 veces el coeficiente de carga dinámica y 1,5 veces el coeficiente de prueba de carga estática de carga sobrecalibrada. Para garantizar la seguridad y estabilidad del producto en todas las condiciones de trabajo, adecuado para operación abierta en todas las condiciones de trabajo. Los principales componentes de control y las piezas clave de transmisión son todas marcas reconocidas internacionalmente, con calidad estable y alta confiabilidad.


6、Rendimiento de seguridad superior

Dispositivo de enclavamiento de encendido y apagado, bomba eléctrica de emergencia, bloqueo hidráulico bidireccional, nivel del vehículo, etc., para garantizar la seguridad de la operación del vehículo. La válvula de equilibrio bidireccional evita que el brazo de trabajo se caiga automáticamente, asegura el movimiento suave del cuerpo del brazo y el cucharón de trabajo, y el sistema de nivelación del cilindro de volumen igual se aplana automáticamente.


7、Acción suave

(1) Control proporcional electrohidráulico sensible a la carga, regulación de velocidad continua, trabajo suave; Reduce el impacto de la acción;

(2) La válvula de equilibrio bidireccional se utiliza para garantizar la suavidad de la pluma cuando arranca y se detiene;

(3) La disposición del punto de bisagra es razonable, la amplitud de la pluma no tiene mutación de presión, la presión cambia de manera uniforme y la acción es estable.


8、Ambiente de alta gama, moda de colores.

Patas de caja cuadradas tan sólidas como una roca, plataforma de trabajo de acero inoxidable duradera, estructura de plato giratorio poligonal, apariencia limpia, forma de producto eterna y elegante, que resalta el sentido de la moda.


9. Integrado en la ergonomía, hace que las personas sean agradables y placenteras al operar.

La caja de control y los asientos cómodos están ubicados en el plato giratorio, la manija hidráulica se opera con precisión, el diseño de la interfaz de la caja de control tiene en cuenta los hábitos visuales, táctiles y de acción de las personas, el diseño es razonable, la forma es hermosa, la combinación de gráficos y el texto es simple y fácil de entender, la operación es conveniente y la operación hace que las personas sean felices y agradables.


La ventaja de los ejemplos detallados


Aerial work platform truck (1).png

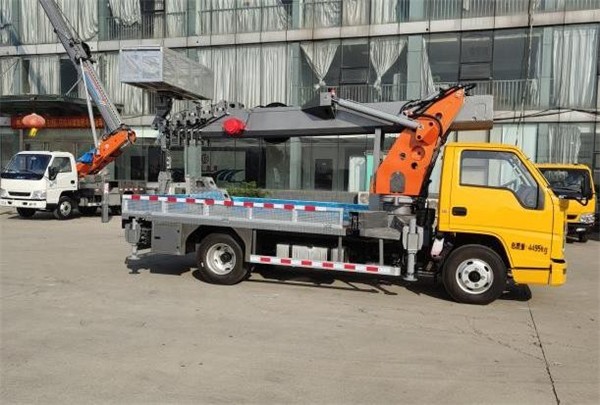

Aerial work platform truck (2).png

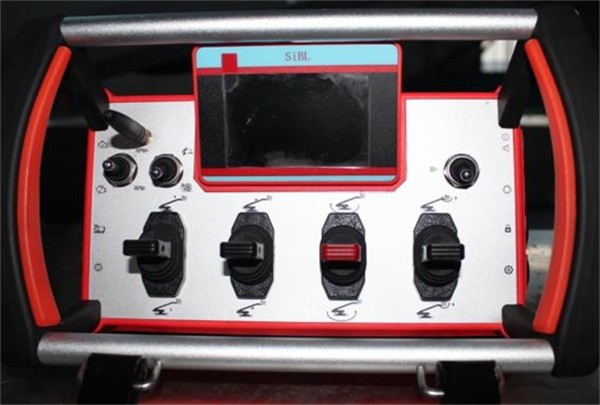

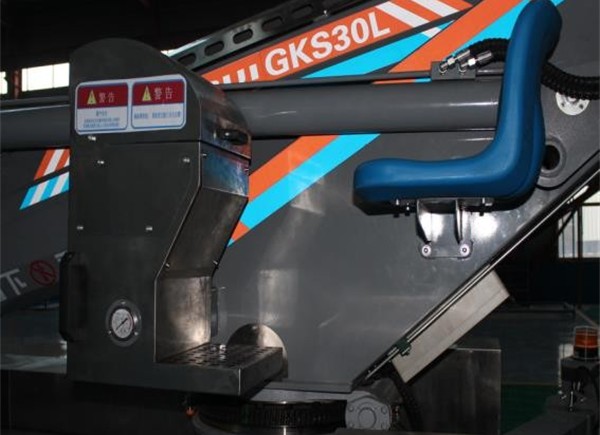

Asiento cómodo, control total de la perspectiva.Control por computadora, limitación automática, alarma de trabajo peligroso, excelente desempeño de seguridad. La plataforma giratoria tiene una pantalla, visualización en tiempo real de las condiciones de trabajo del vehículo.


Aerial work platform truck (1).pngAerial work platform truck (2).png

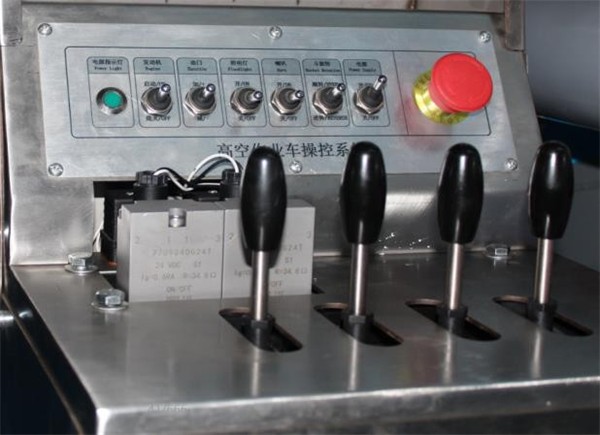

Control de manija hidráulica para mesa giratoria, preciso, simple y cómodo.Operación de control eléctrico de tolva, conveniente para que el personal de construcción lo opere.


Aerial work platform truck (3).png

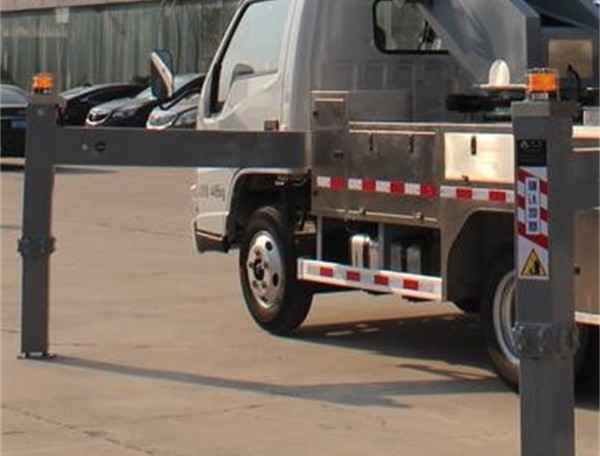

La pata tipo caja cuadrada es estable y confiable, de alta protección y duradera.

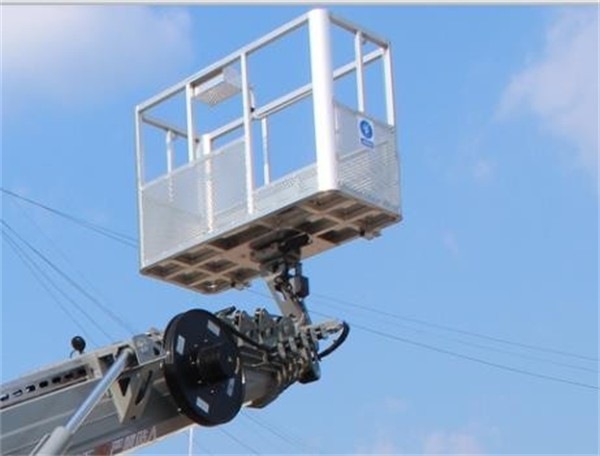

Aerial work platform truck (4).png

El tamaño del cojinete giratorio es grande, la capacidad de carga es fuerte y el soporte giratorio es un tubo de acero sin costura, estable y confiable.
